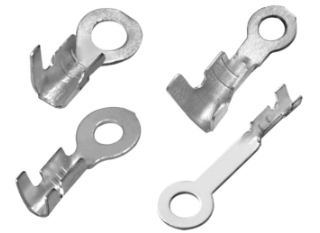

Crimp -kontakter

Hur man kontrollerar Crimp -statusen på Crimp -kontakterna

Crimp -kvaliteten på Crimp -kontakter är en nyckelfaktor för att säkerställa den slutliga samtrafikprestandan. We can judge whether the crimp condition is good by the following situations, including: whether the terminal stamping is damaged, the terminal stamping is not bent, the insulation in the terminal window but the wire crimp is not insulated, the insulation crimp does not pierce the wire, the edge crimp is correctly included, the brush is visible after the wire is crimped, the brush is not in the connection area, whether there is a tapered hole, and the micrometer across the insulation crimp är i toleransfönstret.

Det är nödvändigt att kontrollera om stämplarterminalerna är korrekt krympade. Oavsett om du crimtar för hand eller maskin måste du noggrant kontrollera varje anslutning. Felaktig krimpning kommer att förkorta crimp -anslutningens livslängd och till och med vara en säkerhetsrisk.

Eftersom varje typ av kontakt och specifikation har en annan tjocklekstolerans kan tjockleksmätningen av trådkrimp användas som referensindikator. Felaktig tjocklek förkortar inte bara livet, utan kan till och med få anslutningen att vara instabil och falla isär snabbt, vilket så småningom orsakar förluster.

Hur man gör en bra crimp

Huruvida crimping -tillståndet är idealiskt kan direkt påverka användbarheten av användningen, särskilt i hårda miljöer.

Först och främst bör vi göra det klart att alla kontakter är lämpliga för ett litet utbud av trådstorlekar.

Olämpliga storlekar av utvalda ledningar och CRIMP -kontakter kommer att leda till dålig elektrisk prestanda och otillräcklig mekanisk styrka, vilket så småningom kommer att leda till minskad hållbarhet.

En liten mängd slitage eller förorening på den krimpande matrisen kan också orsaka problem med crimping, men eftersom det finns många typer av krimpning måste vi förklara olika metoder beroende på olika situationer.

Hy Processing Technology

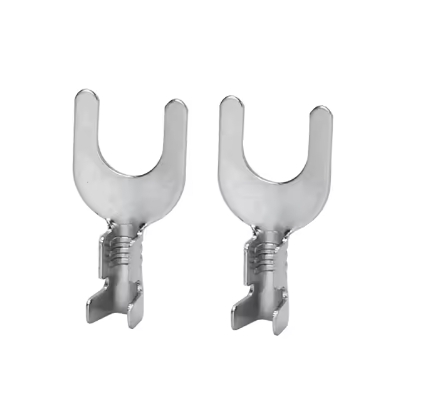

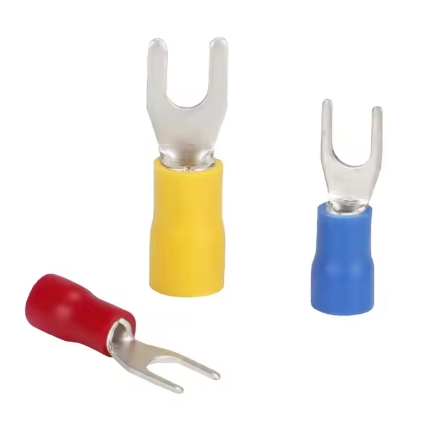

Tekniska krav för elektriskt terminalblock, spade terminal, kronfjäder, bananplugg och andra typer:

1. Huvudmaterialet är huvudsakligen mässing H62 utan specifika krav, och materialet från kronfjäderfjädern är mestadels beryllium koppar;

2. Elektropläteringsstandard: Inte alla material kan täckas med guldplätering, så innan guldplätering kommer ett skikt av nickel att pläteras som ovan för att säkerställa effekten av guldplätering. Den konventionella specifikationsstandarden för nickelbaserad guldplätering är att tjockleken på nickelplätering är 50 ~ 80U, tjockleken på guldplätering är ≥2U och renheten på guld som används i plätering är ≥99,8%. Applicera solid filmskyddsagent.

3. Produktens yta ska vara smidig, utan oxidation för att säkerställa praktiska och utan burrs för att säkerställa att produkten inte kommer att lossas på grund av det okomprimerade Burr -intervallet.

4. Hårdvara bör inte ha verktygsmärken, klämmärken eller vassa kanter för att säkerställa produktkvalitet.

5. Hy högprecisionskvalitetskrav, ospecificerad tolerans är ± 0,02.

Standardspecifikationer för terminalstämpelmaterial Val Krav:

1. Material: mässing, fosforbrons, brons, anpassade material stöds under speciella omständigheter, tjockleken är vanligtvis 0,2, 0,25, 0,3, etc.;

2. Den kvinnliga slutöppningen kan inte vara sned och det manliga ändrundhuvudet kan inte vridas för att säkerställa produktkvalitet;

3. Bågen på 1m materialremsan kan inte överstiga 5 mm;

4. Ytan på alla crimp -kontakter kan inte krossas, deformeras eller oxideras;

5. Alla markanta toleranser är de viktigaste kontrolldimensionerna;

Specifikationer för elektroplätering:

1. Utseende Krav: Ingen oxidation, gulning, svärtning, bluing, lila, krok, hög och låg fötter, etc.

2. Krav för elektropläteringsprestanda: Full Nickel Base 50U ”-80U”, guldplätering 1U ”, Mätpunkt dubbelsidig 3mm;

3. Det måste underkastas 260 graders hög temperatur, och det finns ingen missfärgning, svärtning, gulning, blåsande, tappning och andra negativa fenomen inom 5 sekunder;

4. Tennpläteringsprestandestest krävs och tennpläteringstäckningshastigheten är över 95%;

5. Saltsprayprestanda testet krävs, saltvattenkoncentrationen är 5%och det varar i 24 timmar i en miljö med en temperatur av 35 ℃, utan oxidation och svärtning och andra negativa fenomen;

6. Det är nödvändigt att göra ett skalningstest: det finns inget skalningsfenomen med beläggningen på den böjda ytan;

7. Produktelektroplätering måste uppfylla ROHS -krav på grönt miljöskydd.

8. Alla mätpunkter och en del av mätytan elektroplätas enligt mätpunktkraven (mätpunktdelen är i allmänhet den viktigaste delen av tennplätering och ledning)

Varför välja hy

Material av hög kvalitet: Våra PCB-terminaler är gjorda av högeffekten ren koppar, vilket säkerställer utmärkt konduktivitet och hållbarhet.

Exakta dimensioner: Med en noggrannhet på upp till 0,08 mm kan dessa elektriska terminaler perfekt passa elektroniska enheter som bilar, maskiner och hushållsapparater.

Multifunktion: Den här produkten kan användas i en mängd olika kundspecifika applikationer, inklusive elektriska kontrolllådor, datorer och andra elektroniska enheter.

Anpassningsbar ytbehandling: terminalerna kan vara nickelpläterade, zinkpläterade, tennpläterade, guldpläterade, silverpläterade etc. enligt kundkraven för att säkerställa kompatibilitet med olika enheter.

Överensstämmelse med internationella standarder: Våra PCB -terminaler är ISO 9001: 2015 certifierade, vilket ger kunderna kvalitet och tillförlitlighetssäkring.
